变压器变比测试仪三相变压器联结组，K2”，“K1”开关具体置数见“组别开关选择表”部分。“组别变比选择”开关则可以实现上述四种联结组中的10、100、1000变比功能。当需要完成联结组别为D/z，D/y时，可用“组别选择”开关，连接组别开关“K1”，“K3” 用来完成。例如；需设置联结组别为Y/y-0,组别变比为10时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“10”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“1”档位，“K1”置“2”档位。例如；需设置联结组别为D/d-0,组别变比为100时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“100”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“2”档位，“K1”置“3”档位。例如；需设置联结组别为Y/d-1,组别变比为1000时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“1000”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“2”档位，“K1”置“2”档位。例如；需设置联结组别为D/y-5,组别变比为10时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“10”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“10”档位，“K1”置“3”档位。例如；需设置联结组别为D/z-0时“组别选择”开关置到“Z型组别”选择档位，跟据“组别开关选择表”显示将开关“K1”置“3”档位，“K3”置“1”档位。例如；需设置联结组别为Y/z-1时“组别选择”开关置到“Z型组别”选择档位，跟据“组别开关选择表”显示将开关“K1”置“2”档位，“K3”置“1”档位。其它设置可以依次类推完成。注意事项1、设备使用时，先根据需要查表，开关设置出需要的联结组别，再用仪器加压进行校准，在校准过程中不能更换连接导线和改变开关置数。2、变比校准时，输入电压不大于240V，组别校验时输入电压不大与250V。3、请不要自行对本设备进行任何的开箱维修操作，否则将失去保修资格，出现仪器不正常工作现象请联系公司维修部门。

变压器变比测试仪三、操作指南面板端子说明a、变比校准部分标准面板右边A、X、Ao、Xo、0-200V、x接线端子，其中A、X 与Ao、Xo端子（分别为双级电压互感器励磁绕组，比例绕组输入端，采用并联连接方式）组合为初级输入电压信号输入端。0-200V、x0端子为设定比率次级电压信号输出端。 设备面板右边部分有10－1～10－7 共七个十进制分度盘，用来设置电压变比比值，例如：变比值Kx为：10，则变比值的倒数为1/Kx＝ 1×10-1 对应面板为盘位置数Sk为变比值Kx为：100，则变比值的倒数为1/Kx＝ 1×10-2 对应面板为盘位置数Sk为变比值Kx为：350，则变比值的倒数为1/Kx＝ 2.8571×10-3 对应面板为盘位置数Sk为变比值Kx为：1100，则变比值的倒数为1/Kx＝ 9.091×10-4 对应面板为盘位置数Sk为变比值Kx为：2200，则变比值的倒数为1/Kx＝ 4.545×10-4 对应面板为盘位置数Sk为变比值Kx为：3300，则变比值的倒数为1/Kx＝ 3.030×10-4 对应面板为盘位置数Sk为变比值Kx为：5000，则变比值的倒数为1/Kx＝ 2.000×10-4 对应面板为盘位置数Sk为变比值Kx为：5500，则变比值的倒数为1/Kx＝ 1.818×10-4 对应面板为盘位置数Sk为变比值Kx为：7500，则变比值的倒数为1/Kx＝ 1.333×10-4 对应面板为盘位置数Sk为变比值Kx为：7650，则变比值的倒数为1/Kx＝ 1.307×10-4 对应面板为盘位置数Sk为变比值Kx为：10000，则变比值的倒数为1/Kx＝ 1.307×10-4 对应面板为盘位置数Sk为b、组别校准部分标准面板左边A、B、C、N、a、b、c、n接线端子，分别三相变压器初级绕组和次级绕组接线端。

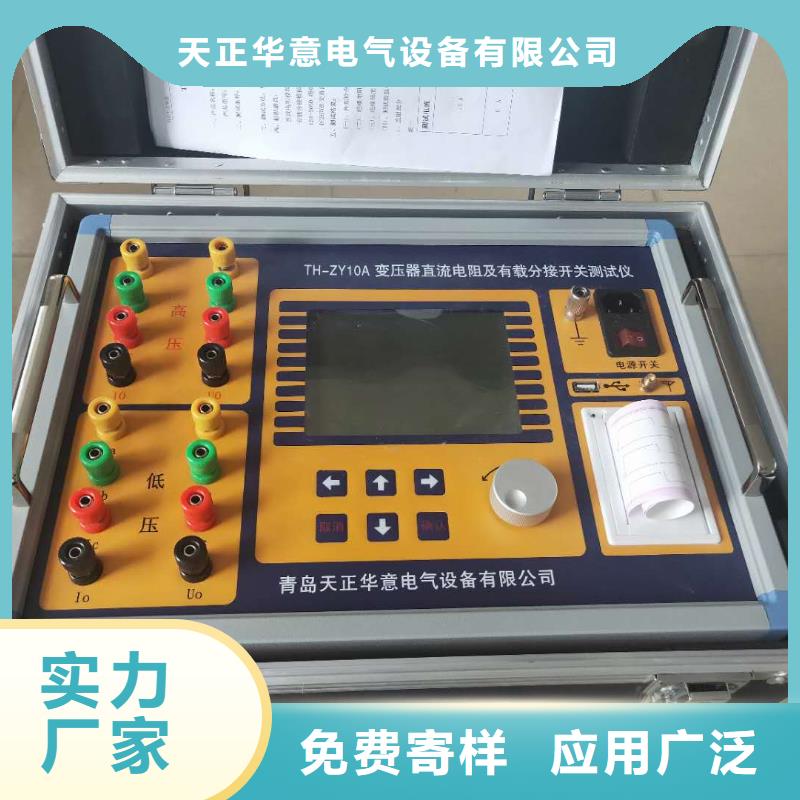

变压器变比测试仪三相测量将先测量出单相AO阻值，然后自动进行三相充电计算三相电阻值，这样可以解决三相同时测试时中性点引出线电阻不能测试的问题，使测试数据更接近单相测试值。单相AO阻值测试完成后，仪器自动单相放电，放电完成后自动进行三相充电并计算三相电阻值（见图十五）。图十五当三相不平衡率稳定后可对变压器的有载分接开关进行调档操作，仪器将自动跟踪测试调档后的电阻值，上、下键可修改分接位。?重新测试：仪器重新采样电流电压值进行测试。?结果打印：将测试结果进行打印。?结果存储：将测试结果存储到本机或存储到优盘。“左右”键选择菜单项，“确认”键执行当前选项。按“取消”键，仪器将停止测试，并开始放电（见图十六）。图十六5.3.2.4三相Y、△测试在“直阻参数设置”屏下“测试相别”项中选择“三相同测Y”或“三相同测△”测试相后，可进行Y型绕组和△绕组的三相自动测量。两种绕组，测试操作过程相同，现以Y型绕组举例说明，如图十七图十七在此界面，用户可按“确认”键切换手动模式和自动模式。在自动模式下，仪器自动判断阻值稳定，停止放电，进行下一相测试；在手动模式下，需用户自己判断阻值稳定，选择测试下一相。当三相阻值测试完毕后，仪器自动计算出三相不平衡率（见图十八）。图十八?重新测试：仪器将删除数据，重新进行测量。?结果打印：将测试结果进行打印。?结果存储：将测试结果存储到本机或存储到优盘。“左右”键选择菜单项，“确认”键执行当前选项。按“取消”键，返回上一屏。
